KBK型軌道平移滑車裝置是我公司參考國外先進工藝的同時，根據我國眾多廠家實際使用情況而研制改進的一種國際流行輕型物料懸掛輸送系統。它是以各種聯接件將軌道安裝在工作框架上，通過軌道內的滑車運行來實現物料的懸掛和移動。
該滑車裝置適用于汽車、家用電器、拖拉機、機械制造等行業生產流水線，特別是在汽車焊裝和總裝線上有著廣泛的應用。
KBK柔性輕型組合系統起重包括KBK-D單軌、KBK-LD單梁、KBK-LS雙梁、KBK-LSS伸縮梁、KBK-LM堆垛機等各種型式的起重設備，起重量為0.125t-2t適應范圍極廣，尤其適用于現代化生產輸送線。
標準組件型號規格
雙梁懸掛輸送機
KBK-LS雙梁：雙梁懸掛輸送機由于采用了雙軌平行組合橫梁，增大了承載能力，因此適用于較大跨度和較重的物料平面輸送，大跨度可達8m，大承載量可達2000kg。因其起升布置在兩平行軌之間，故可得到比單梁懸掛輸送機更大的有效起升高度。
雙梁懸掛輸送機采用電動摩擦輪行走裝置驅動。
我公司已開發的柔性雙梁懸掛輸送機，能大限度地吸收由于沖擊、起動、制動引起的水平載荷
產品示意圖
1、聯接安裝件 2、縱軌 3、縱軌滑車 4、電纜固定器 5、橫梁保險裝置
6、橫梁 7、終端固定裝置 8、電纜滑車 9、電纜及牽引鏈 10、工具滑車
11、環鏈電動葫蘆 12、橫梁加強裝置 13、端蓋 14、輔助結構 15、縱軌保險裝置
16、小車架 17、軌道耦合器
單軌懸掛輸送機
KBK-D單軌、KBK-LD單梁：單梁懸掛輸送機是以兩根平行的KBK標準軌道作為縱軌，在兩根縱軌垂直方向懸掛一根軌道作為橫梁，其高度方向的運動由電動的起升設備來完成，這樣可在三維空間內任意停留和移動。它適用于物料的平行移動、輸送。
當單梁懸掛輸送機懸掛跨度L大于6m，載荷超過500kg時，可采用電動摩擦行走裝置驅動。
單梁懸掛輸送的供電方式可采用拖纜式或滑觸式。一般情況下拖纜式。

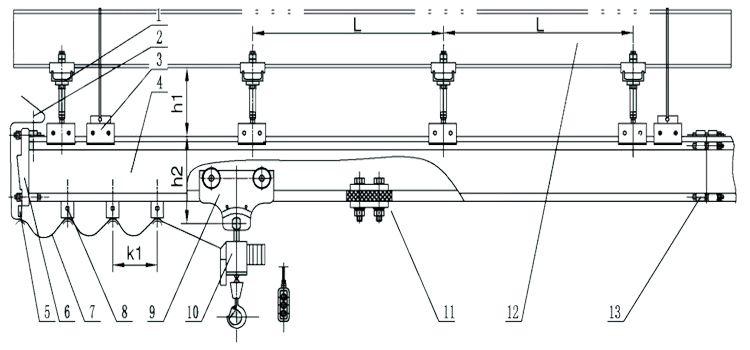

產品示意圖
1、聯接安裝件 2、電纜固定器 3、軌道 4、縱軌保險裝置 5、終端固定裝置
6、端蓋 7、電纜滑車 8、電纜及牽引鏈 9、工具滑車 10、環鏈電動葫蘆
11、緩沖器 12、輔助結構 13、軌道耦合器

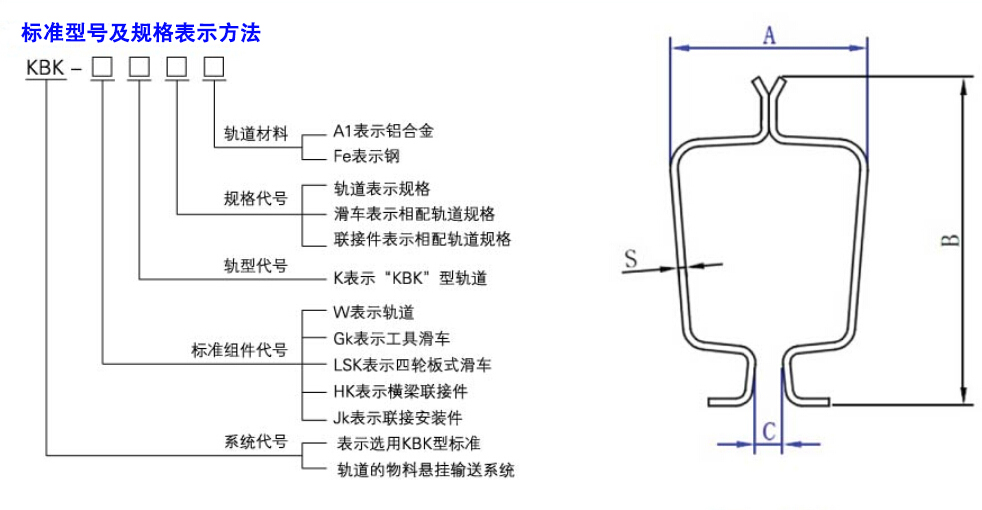

標準組件
|
軌道型號 |
尺 寸 |
額定承載重量（KG） |

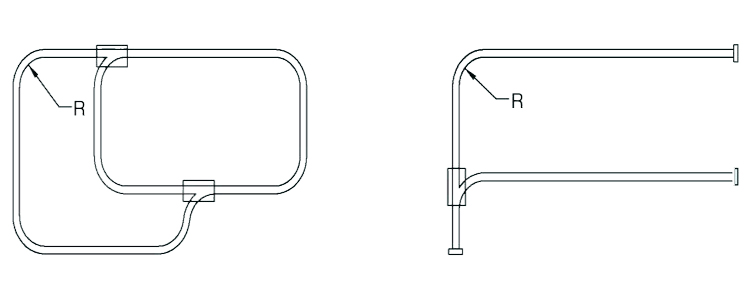

彎曲半徑R |
定尺長度（M） |
材質 |
||||
|
A |
B |
C |
D |
90° |
45° |
||||
|
KBK-WK500AL |
96 |
160 |
32 |
7 |
500 |
≥1500 |
≥750 |
6M |
鋁合金 |
|
KBK-WK1000Fe |
105 |
180 |
26 |
4 |
1000 |
鋼 |
|||
二、連接安裝件
◆ JK柔性連接安裝件主要技術參數
|
型號規格 |
H |
L |
C |
A |
|
KBK-JK500AL |
246 |
200 |
14 |
210 |
|
KBK-JK1000Fe |
279 |
230 |
8 |
255 |
◆ GK 工具滑車（聯接安裝件）主要技術參數
|
型號規格 |
H |
L |
C |
A |
|
KBK-JK500AL |
180 |
170 |
19 |
25 |
|
KBK-JK1000Fe |
180 |
170 |
19 |
25 |

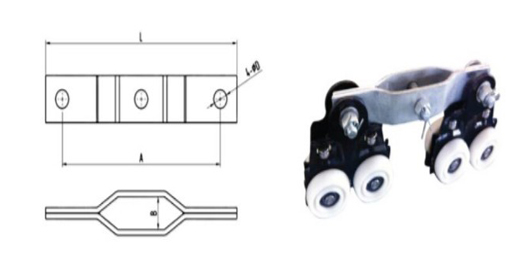

◆ BK工具滑車聯接板主要技術參數
|
型號規格 |
B |
L |
D |
A |
|
KBK-JK500AL |
240 |
290 |
20 |
35 |
|
KBK-JK1000Fe |
240 |
290 |
20 |
35 |

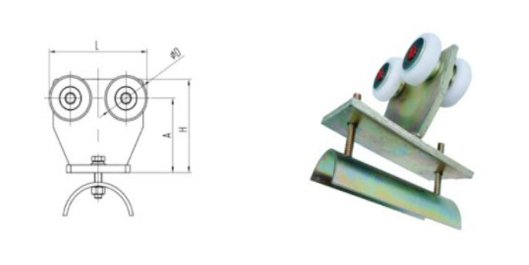

◆ LSK四輪板式電纜滑車主要技術參數
|
型號規格 |
H |
L |
D |
A |
|
KBK-JK500AL |
100 |
110 |
48 |
78 |
|
KBK-JK1000Fe |
100 |
110 |
48 |
78 |

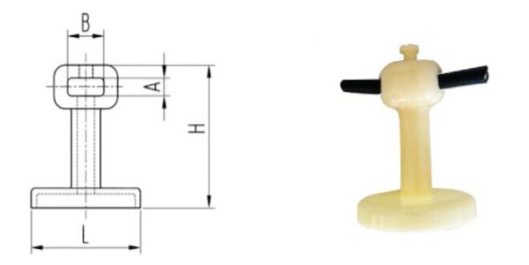

◆ LLK尼龍電纜滑車主要技術參數
|
型號規格 |
H |
L |
D |
A |
|
KBK-JK500AL |
72 |
60 |
20 |
9 |
|
KBK-JK1000Fe |
72 |
60 |
48 |
9 |
◆ HK橫梁聯接件主要技術參數
|
型號規格 |
L |
D |
|
KBK-JK500AL |
85 |
21 |
|
KBK-JK1000Fe |
85 |
21 |
◆ DGK端蓋主要技術參數
|
型號規格 |
D |
B |
|
KBK-JK500AL |
13 |
45 |
|
KBK-JK1000Fe |
13 |
45 |
